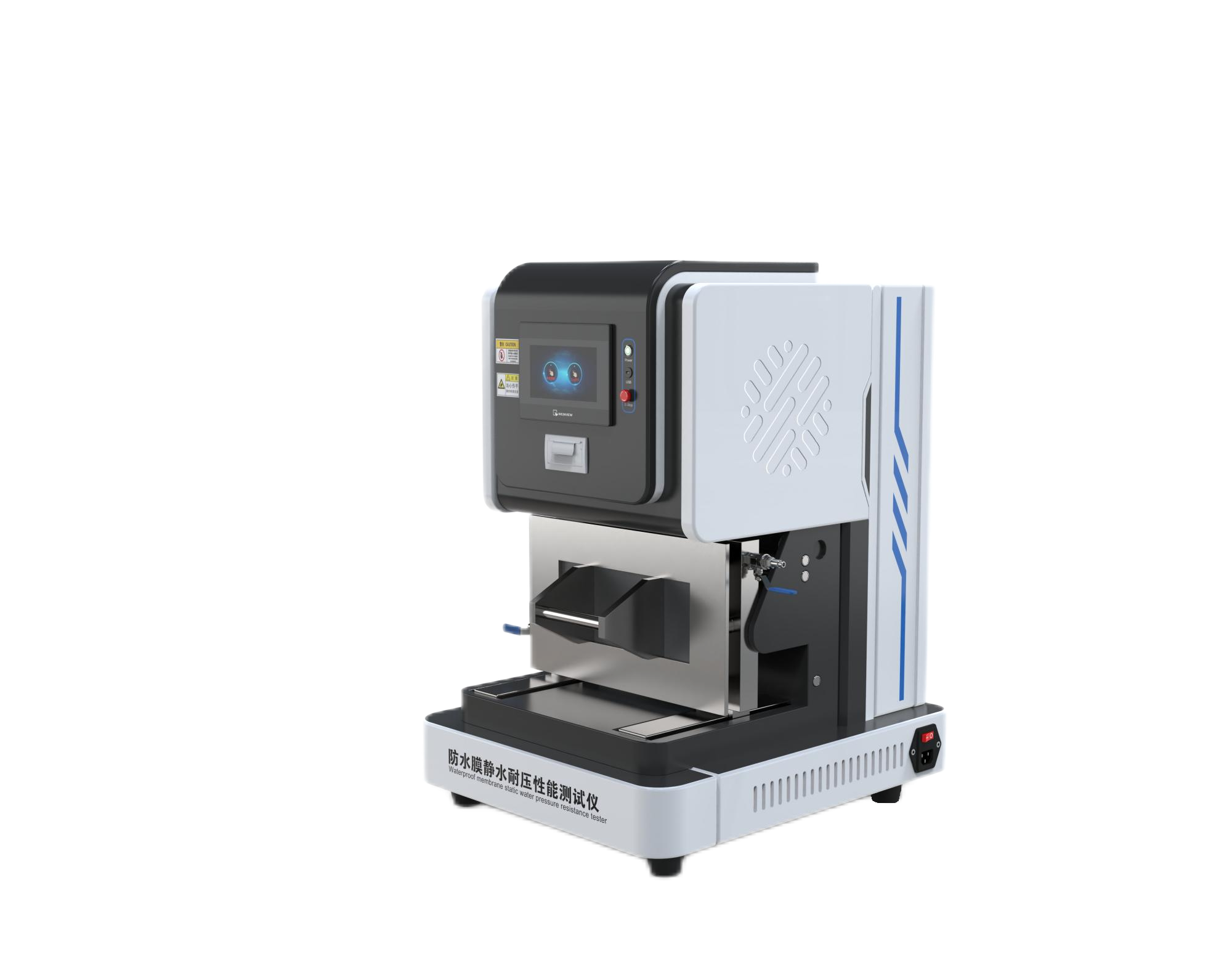

防水膜靜水耐壓性能測試儀



防水膜靜水耐壓性能測試儀

?

意義和用途：



本試驗方法測試防水膜的靜水阻力，可用于比較防水膜的靜水阻力







技術指標

氣源 ：0-0.8Mpa （客戶自備）

電氣比例閥  :  供氣壓力：0-0.8Mpa 壓力范圍：0-0.9MPa

壓力傳感器  ：壓力變送器

測量量程：0-1.0MPa 測量精度：0.5%FS

供電電壓：DC24V

時鐘：PLC內部   客戶任意設置 精度1s

觸摸屏 ：7寸HMI

控制系統 ：PLC

打印機  ：嵌入式熱敏打印機

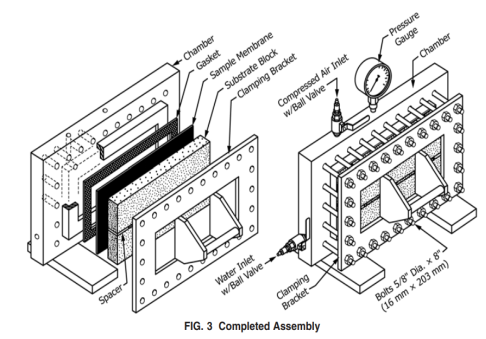

結構原理



整個設備由三部分組成，PLC控制系統部分、測試腔室總成等









主要功能及特點

(1)  設備由PLC 模擬量AD通道采集控制系統組成，采用 SMC 電氣比例閥及壓力變送器控制，壓力在試驗范圍內控制精度高。

(2) 控制軟件成熟，界面人性化，運行可靠性高。

(3) 系統采用 PID（比例+積分+微分）控制，使系統進入穩態后無穩態誤差，改善系統在調解過程中的動態特性，超前控制消除余差，使系統更穩定準確，控制系統輸出精度好。

(4) 采集數據存入數據庫，可供導出打?。梢园纯蛻粜枨蟮膱蟾娓袷捷敵觯?。

壓力試驗臺技術方案 服務熱線：



機器電源

1、電壓 220V 50HZ

2、電流 3.0A

3、總功率0.75KW

4、電路保護系統：接地保護、快速保險等.
