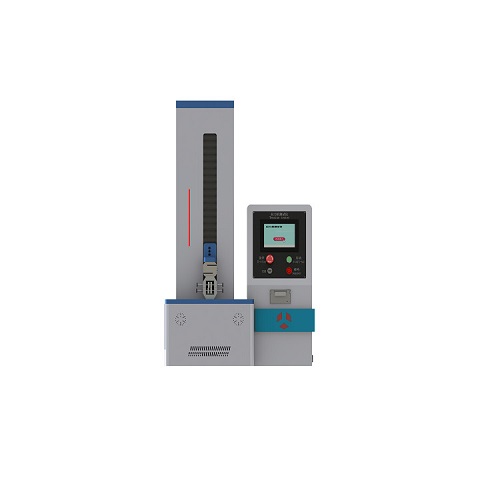

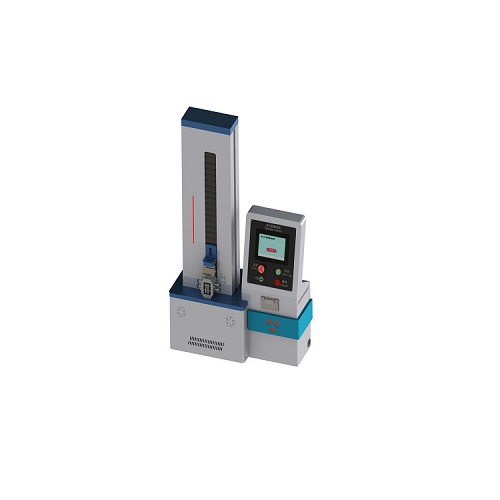

織物撕破強力測試儀



 【適用范圍】

主要用于各種紡織、印染、服裝行業及新材料的撕破強力（單舌撕破、雙舌撕破、梯形撕破、橡膠撕破）。除了撕破強力測試外，也可測試織物的斷裂拉伸(條樣法和抓樣法)、斷裂伸長率、剝離強力（服裝、汽車內飾件剝離功能）、彈子頂破、彈性材料定伸長、定負荷、反復拉伸（彈性變形率、回復率、塑性變形）、服裝縫口脫開程度、縫線滑移、針織品腋下接縫強力及縫紉線、單紗強力的檢測。



【符合標準】

GB8687 GB/T3923.1/2 GB/T13772.1/2/3  ASTM D5035 ASTM D5034 ASTM D434 ASTM D2261 ASTM D4964  ASTM D3936 ASTM D5587 ISO13934.1/2  ISO13935.1/2  ISO4606  ISO9073.3/4 FZ/T20019  FZ/T70006 FZ/T01085 FZ/T01030 FZ/T70007  JIS  L1093  BS DIN等



【儀器特性】

1、測試軟件獲得知識產權軟件著作權

2、AD公司生產24位A/D轉換器，

    抗干擾性能強，數據處理和傳輸極快，并達到國外水平

3、全數字控制系統，動態采樣頻率為2000Hz，確保在測試過程中，地捕捉到各數據峰值

4、采用高精密預載荷滾珠絲桿+兩根光軸的方式，保證了機器運行更加穩定和更為的應力應變值。

5、具備載，行程，過壓和過熱等多種保護，保證儀器運轉安全可靠

6、內置力值自動數字校準系統

7、大屏幕、高靈敏觸摸界面，比普通的按鍵面板，操作體驗更輕松，質量更可靠長久

8、可聯接電腦軟件來控制機器運行與數據處理，生成數據報表，曲線等，用于存檔查看等使用

9、力值單位可選擇：cN、N、Kgf和lbf等自由轉換

10、可實現中英文界面互換功能，為做進出口貿易提供保障。

11、自主軟件設計，可實現各種功能定做，緊跟新標準，讓您的機器永不過時！



【技術參數】

1：

配置不同的夾具輔具可實現不同的功能和標準
項目	序號	標準號	標準名稱
國標
紗線	1	GB/T3916	單紗斷裂強力和斷裂伸長測試
	2	FZ/T50007	氨綸絲彈性實驗(定負荷)
	3	FZ/T50007	氨綸絲彈性實驗(定伸長)
織物面料	4	GB/T3923.1	織物拉伸(條樣法)斷裂強力試驗
	5	GB/T3923.2	織物拉伸(抓樣法)斷裂強力試驗
	6	GB/T3917.2	舌形(單舌，雙舌)撕破試驗
	7	GB/T3917.3	撕破梯形試驗
	8	FZ/T01030	頂破
	9	FZ/T70006	拉伸彈性回復試驗 定負荷法
	10	FZ/T70006	拉伸彈性回復試驗 定伸長法
	11	GB/T13772.1	機織物中紗線滑移性能測定 縫合法
	12	FZ/T01031	針織物及彈性機織物接縫強力測定
	13	GB/T13773	機織物接縫強力及效率試驗 抓樣法
	14	GB/T13773	機織物接縫強力及效率試驗 條樣法
服裝	15	FZ/T80007.1	粘合襯服裝剝離試驗
	16	FZ/T20019	縫口脫開程度試驗
	17	FZ/T70007	腋下接縫強力
皮革	23	GB4689.4	抗張強度
	24	GB4689.6	撕裂力試驗
拉鏈	25	QB/T2171(2、3）	拉鏈綜合強力測試項目
美標
織物面料	26	ASTM D5035	斷裂強力及伸長率測試(條樣法)
	27	ASTM D5034	斷裂強力及伸長率測試(抓樣法)
	28	ASTM D2261	單舌法測定織物的撕破強力
	29	ASTM D5587	梯形法測定織物的撕破力
	30	ASTM D434	標準測定抗接縫滑移
	31	ASTM D1863	標準測定抗接縫滑移
	32	ASTM D4964	彈力織物的拉伸及伸長率測試
服裝	33	ASTM D3936	剝離
英國標準
織物面料	34	BS 3320	面料縫線滑移測定
	35	BS 4592	彈性性能測試
汽車內飾件	36	GMW3220	剝離
	37	FLTM BN 151-05
	38	NDS00-16
	39	DIN 53357
	40	8808



2、量程選擇：

型號	50型	100型	250型	500型
量程	500N	1000N	2500N	5000N



3. 試驗力測量范圍：0.2%--FS（500N-5000 N）

4. 負荷測量精度：±0.02%

5. 負荷分辨力:1/300000(全程分辨力不變)

6. 速度比率：1:100000

7. 速度精度：±1%

8. 試驗速度：0.01—500mm/min,無級調速

9. 變形測量精度：±0.5%

10. 行車位移測量：分辨率高于0.0025mm

11. 試驗空間：拉伸空間：800mm

   壓縮空間：800mm

12.微機系統：PC機系統用于試驗數據處理及試驗過程控制
13、采樣頻率：2000Hz

14、夾持器有效寬度： 根據需要選配

15、加持方式：手動夾具，氣動夾具

16、打?。狠敵龈鞣N形式打印結果





【硬件配置】：

1.進口伺服系統（電機，驅動器）或另選。

2.滾珠絲桿，精密導軌。

3.飛利浦三十二位工業級單片機。

4.美國AD公司生產24位A/D轉換器。

5.美國進口高精度動態傳感器。

6.聯想液晶電腦和惠普彩色打印機（選配）



【軟件功能】：

1、參數設定，試樣編號，量程、速度、標準、批次，溫、濕度等參數均可自行設定，并存入測試報表中

2、測試過程可動態實時顯示曲線，可根據用戶需要選擇強力～伸長、強力～伸長率、強力～時間、伸長～時間等曲線。

3、曲線逐點遍歷功能：可通過鼠標在曲線上點擊強力與伸長值，以求得每一點的各種參量。

4、結果對比功能：可以同時觀察多個試驗曲線，并可通過多個曲線的疊加、部放大來實現待分析樣品特性的比對

5、測試數據報表可轉換為EXCEL文檔保持至電腦里。

6、測試曲線也可以保存至電腦中，以便備案查詢。

7、測試軟件包含十余種織物強力測試方法，使測試更方便。

8、開放式程序，用戶自行編輯相應測試方法。
