防夾手門擋抗沖擊強度測試儀

一、 儀器介紹

設備優勢：

1、儀器設備采用矩形鋼作為框架，結實牢固；

2、儀器通過電缸推力，可以更好的控制門框撞擊角度速度；

3、試驗次數可預置且具有斷電記憶功能

測試原理：

  儀器主要針對防夾手門擋抗沖擊的性能測試；防夾手門擋為防止門突然關閉時,夾傷嬰童手或手指,設計用于安裝到活動的門或門框、門合頁、門縫隙等的攔擋設施。

符合標準：

GB/T 42805-2023  嬰童用品  居家防護用品通用技術要求

二、 儀器參數

技術參數：

模擬門面:鋁合金材質,質量為(40±0.1)kg,長度為(810士5)mm,寬度為(460士5)mm,厚度為(40士2)mm,撞擊邊緣倒角半徑為2mm。

模擬門框:不銹鋼,長度為(500±5)mm,寬度為(80士2)mm,厚度為(40士2)mm,閉合時模   擬門面到模擬門框的距離不大于2mm。

電缸輔助推桿：旋轉角速度精確至士0.1°/s。

接近開關：計數觸發

撞擊次數:  0~ 9999次 （可設置，斷電記憶）

控制系統: PLC

操作顯示：7寸觸摸屏

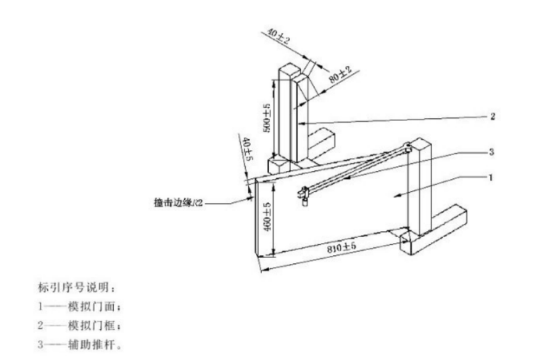

儀器示意圖

防夾手門擋抗沖擊強度測試儀器如圖所示,包含模擬門面、模擬門框、輔助推桿等
