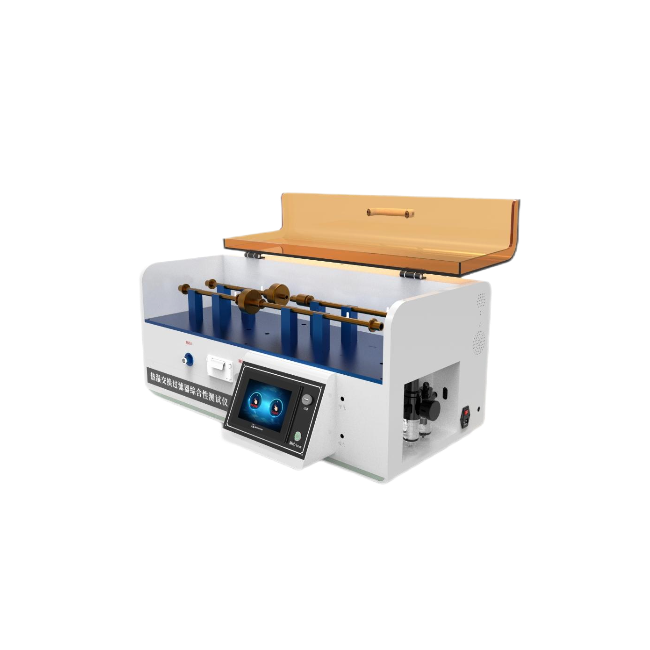

熱濕交換過濾器綜合性測試儀含壓降，泄漏，順應性



熱濕交換過濾器（HME）綜合性測試儀是用于評估HME過濾器核心性能的專業設備，主要包含壓降、泄漏和順應性三大測試模塊，其技術原理、測試標準及操作流程



一、核心測試功能



‌壓降測試‌

‌目的‌：測量氣體通過HME時的阻力，反映患者呼吸負擔。

‌測試原理‌：在標準流量（成人30 L/min，小兒10 L/min）下，通過差壓傳感器測量過濾器入口與出口的壓力差。

‌標準要求‌：ISO 9360-1及YY/T 0735.1規定，30 L/min流量下壓降需≤5 cmH?O（成人）或≤3 cmH?O（兒科），過高會導致呼吸肌疲勞。

‌技術要點‌：需控制氣流溫濕度（23℃±2℃），并通過空載管路壓降校準結果。



‌泄漏測試‌

‌目的‌：檢測過濾器密封性，防止氣體泄露引發治療劑量不足或污染。

‌測試方法‌：

‌正向壓力法‌：施加30 cmH?O壓力，監測1分鐘內壓力衰減，泄漏量需<50 mL/min（EN 14683標準）。

‌負壓法‌：模擬-20 cmH?O負壓，檢測氣體滲入量（適用于帶呼氣閥的HME）。

‌判定標準‌：YY/T 0735.1要求泄漏率≤2 mL/min（7 kPa壓力下）。



‌順應性測試‌

‌目的‌：評估過濾器在壓力變化下的容積形變能力，影響潮氣量精度。

‌測試原理‌：向密封的HME通入空氣至7 kPa±0.35 kPa，記錄所需空氣體積（需扣除系統管路順應性）。

‌參數要求‌：結果以mL/cmH?O或mL/kPa表示，高順應性可降低死腔影響，理想值≥0.8 mL/cmH?O。

二、設備技術特點

‌模塊‌	‌關鍵技術‌
‌控制系統及界面‌	PLC可編程控制器+7寸觸摸屏（中英文界面），支持參數自定義及自動測試流程
‌流量計范圍‌	流量計：0-200ml/min和200L/min，精度±2%；
‌數據輸出‌	機載打印機實時輸出測試報告，支持?jǐn)?shù)據存儲與導出
‌接頭設計‌	適配15/22 mm標準呼吸管路接頭
壓力傳感器	0-50Kpa和0-100kpa  485通訊  精度±0.1%FS；
調壓閥	進口調壓閥：美國BELLOFRAM；
流量控制器	質量流量控制器：進口日本品牌0-3SLM ，精度±2%FS
壓差傳感器	0-10V輸出，0-1Kpa，精度0.2級；
外形尺寸	1000×480×450（mm）
電源/功率	AC90V-240V/50Hz（自適應寬電壓），70W；

三、執行標準與測試流程

‌主要標準‌：ISO 9360、ISO 23328、《YYT 0735.1-2009 麻醉和呼吸設備濕化人體呼吸氣體的熱濕交換器(HME)。

‌操作流程‌：

‌壓降‌：連接流量計→校準空載壓降→加載HME→記錄30 L/min流量下壓差值。

‌泄漏‌：封閉端口→正壓充氣至7 kPa→記錄維持壓力的空氣流量。

‌順應性‌：注射器注氣→加壓至7 kPa→扣除系統泄漏后計算容積變化。

四、應用價值

‌質量控制‌：確保HME符合醫療安全標準，降低臨床使用風險（如呼吸阻力異常、濕化不足）。

‌研發優化‌：通過參數分析（如纖維密度與壓降的正相關性）指導材料改進，提升產品性能。

‌行業適配‌：適用于麻醉機、呼吸機、高流量氧療設備等呼吸器械的HME檢測。

五，配置清單

主機1臺；

測試軟件1份；

接頭：2個

操作視頻1份

合格證1份

保修卡1份

說明書1本；

宣傳冊若干

銘牌1塊

8mm氣管2米一根
