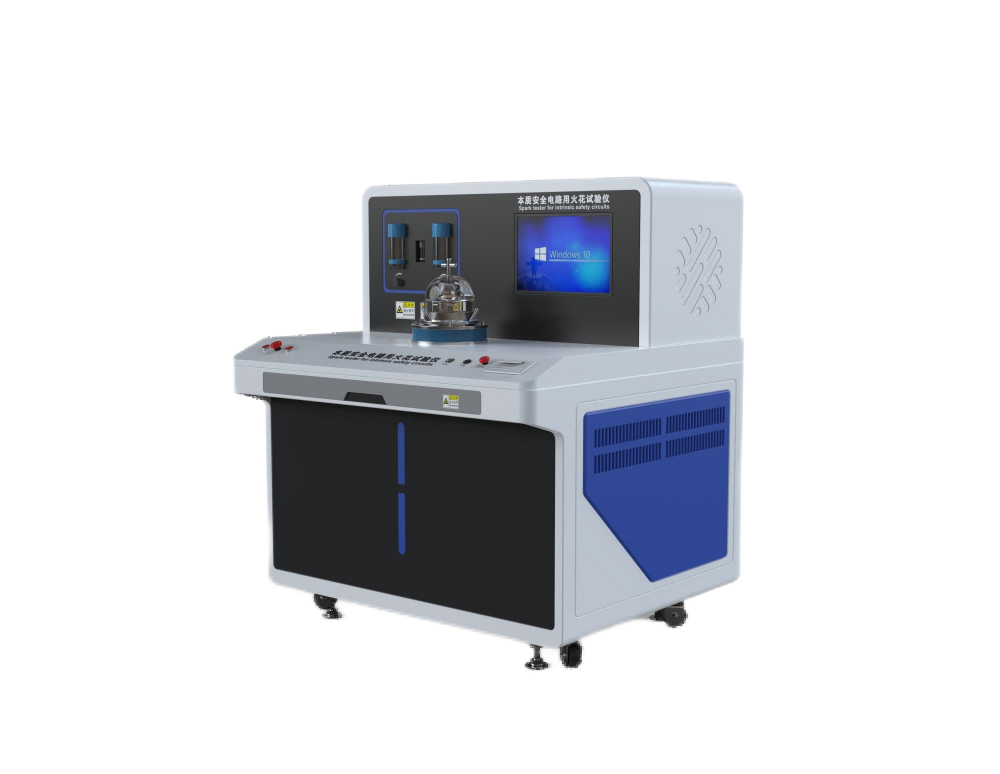

本質安全電路用火花試驗儀

本質安全電路用火花試驗儀

測試原理：

被試電路接入火花試驗裝置電極上,電極在充滿爆炸性試驗混合物的容器內。將電路參數調整到規定的安全系數后進行試驗,并確定在電極系統的規定轉數內是否點燃爆炸性試驗混合物。

執行標準：

GB 3836.4-2010   《爆炸性環境第4部分:由本質安全型“i”保護的設備》

技術參數：

1）爆炸容器容積:250cm³;

2）試驗電壓: 0~300 V;

3）試驗電流: 0~10 A;

4）電機轉速:120r/min（可調）;

5）試驗轉數:標定400轉（直流電路，200轉時反極性），被試440轉（直流電路，200轉時反極性），1000轉（交流電路）

6）鎢絲根數:4根;

7）內阻:≤150mΩ（1A直流電流下），≤100mΩ（3A直流電流下）

8）自電感:≤3uH（1A直流電流下），≤1uH（在3A直流電流下）;

9）自電容:≤30pF(開路狀態);

10）配氣時間:<120秒:

11）配氣精度:±0.5%;重復精度:±0.2% FS;

12）工作壓差范圍:0.1~0.3MPa;

13）最大耐壓:1Mpa;

14）外形安裝尺寸:長1240mm寬550mmX高1600mm

15）電壓: AC220V  50HZ  2.2KW

16）控制系統：PLC+windows

17）操作界面：15寸工控一體機

基本配置：

主機  一臺

電源線 一根

說明書 一本

合格證 一個

保修卡 一個

銘牌 一個
