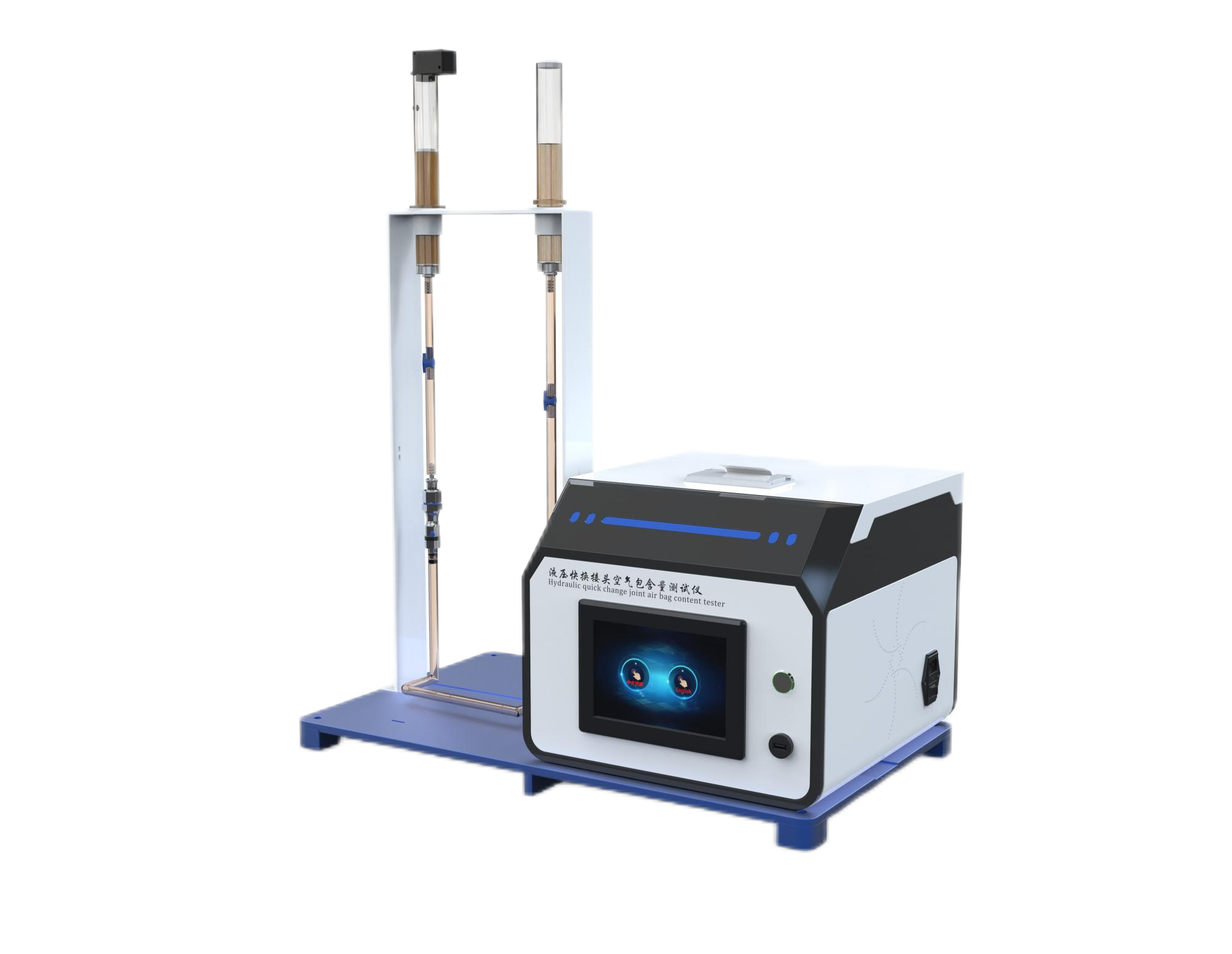

液壓快換接頭空氣包含量測試儀
用途：
本儀器適用于陰、陽接頭,成套接頭,接頭斷開時帶有和不帶有密封裝置的接頭,以及直線運動和（或）旋轉運動接通和斷開管路的接頭。測試快速接頭的每次插拔的循環空氣含量。
適用標準
GB/T 5861-2003/IS0 7241-2:2000 液壓快換接頭試驗方法
BS ISO 18869:2017
技術參數：
控制系統：PLC;
操作界面：觸摸屏；
設 置：在觸摸屏上軟件上設置相關測試參數
刻度量筒：2個
液位傳感器：0~50mm 精度2微米um;
標配不銹鋼托盤：27*20*2mm；
外形尺寸：680*450*840mm；
測試功能：
插拔空氣含量測試
1、按下圖5所示將接頭總成裝人試驗裝置中。記錄封閉量簡和開口容器液面高度,兩個液面應一致
2、斷開和連接接頭總成（接頭斷開后排出泄漏液）。每一斷開、連接循環以后,輕輕敲打接頭總成以清除其內部全部氣泡。
3、重復進行（2、）所規定的步驟,直到簡中液面下降10個刻度。在接頭連按狀態,垂直調節頂部開口容器以使液面一致。記錄量簡液面高度。
4、用（1、）中所記錄的液面高度值減去（3、）中所記錄的液面高度值，再除以斷開、連接循環次數，即為每次斷開、連接循環空氣含量的數值。
5、在試驗報告中記錄每次斷開、連接循環空氣含量的數值（以ml計）。
