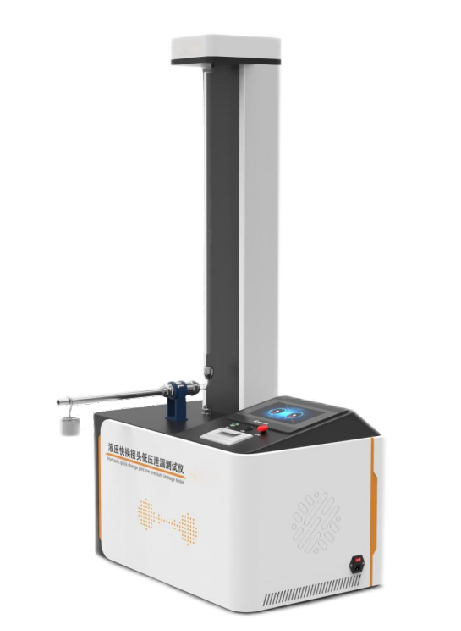

液壓快換接頭低壓泄漏測試儀
用途：
本儀器適用于陰、陽接頭，成套接頭接入實驗裝置750mm液體高度靜壓 狀態的下至少30min的泄漏量
適用標準
GB/T 5861-2003/IS0 7241-2:2000 液壓快換接頭試驗方法
技術參數：
控制系統：PLC;
操作界面：7寸彩色觸摸屏；
設 置：在觸摸屏上軟件上設置相關測試參數
液位傳感器：0~1000mm 精度±0.5%FS 1個
杠桿連接棒：1根，可根據客戶接頭定制具體的直徑
砝碼：50N
測試功能：

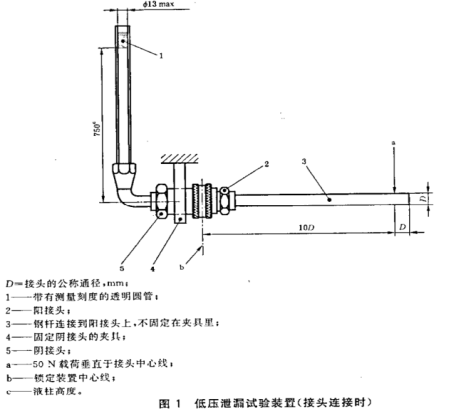

低壓泄漏實驗（接頭連接時）
1） 裝人試驗裝置中，以試驗液體注入試驗裝置至750mm的液柱高度。在距離鎖定裝置的測量棒的軸線為10D處，施加50N載荷垂直于接頭中心線，見圖。D等于GB/T 2351中的軟管公稱內徑。
2） 在不小于 30 min的試驗時間內測盤圓柱液面下降高度。計算泄量（mL/h計）
?

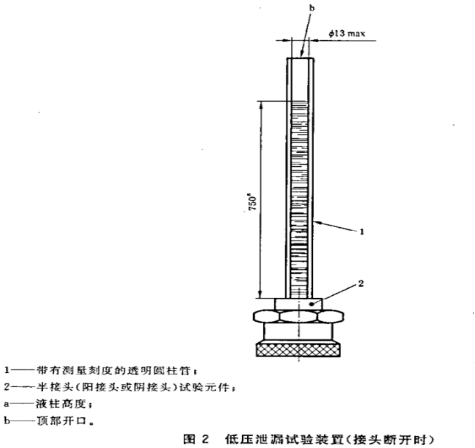

低壓泄漏實驗（接頭斷開時）
1）（陽）接頭裝入試驗裝置中，以試驗液體注入試驗裝置至750mm的液柱高度
2）不小于30min的試驗時間內測量圓柱液面下降高度。計算泄漏量（mL/h計）。
