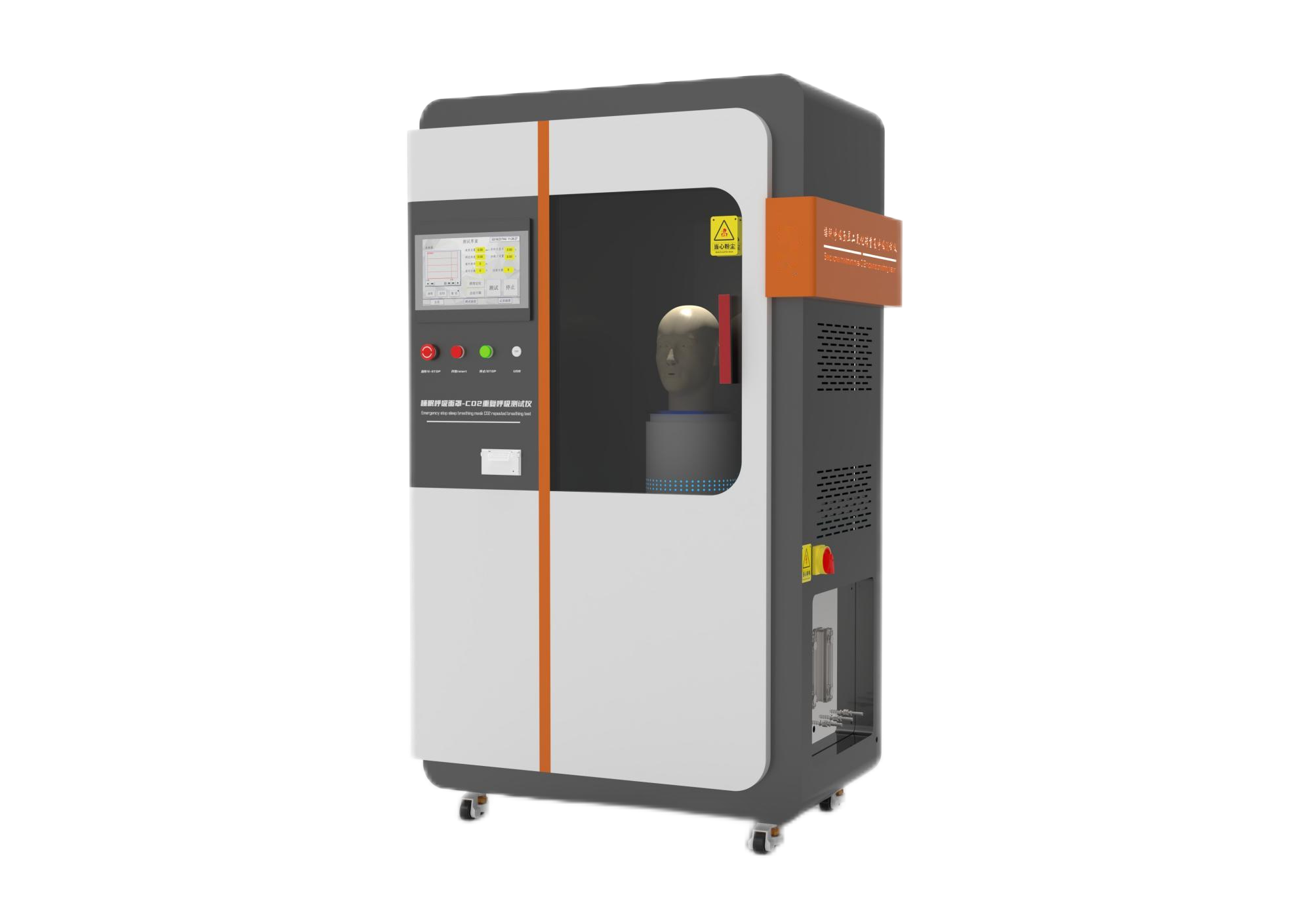

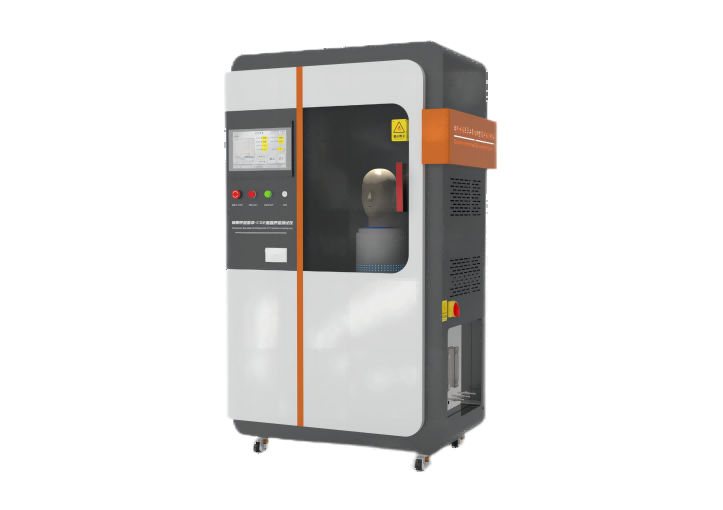

睡眠呼吸暫停治療面罩二氧化碳重復呼吸測試儀
一，概述
二氧化碳重復呼吸測試的目的是測試用于睡眠呼吸暫停治療的面罩或其他用戶接口處理可能的 二氧化碳重復呼吸的效果。沒有主動排氣閥的用于氣道正壓條件下的面罩以及其他與患者相接處的部件，應具備排氣口注，對本標準而言，主動排氣閥是指由睡眠呼吸暫停設備控制的閥，通過它氣流在呼氣相時被排出。排氣口的作用是通過被動方式排出呼出的二氧化碳,以最小化重復呼吸。如果排氣口設計和安置不合適,會增加臨床意義的二氧化碳，重復呼吸的風險。因為排氣口的位置能夠影響重復呼吸，僅僅測量排氣口壓力/流量特性可能不足以保證其具備滿足要求的性能。此測試直接測量模擬呼吸過程中產生的二氧化碳,從而得以在正常狀態與單一故障狀態兩種情況下,對面罩以及其他與患者相接觸的重復呼吸狀況進行比較。
三，執行標準
YYT0671-2021
四，技術參數
觸摸屏：7寸彩色觸摸屏威綸通
控制系統：PLC控制系統操作.
頭模PVC材料1只
頭模自帶呼吸管道：裝置配備1套試樣夾具，若有試樣與頭模配合度欠佳時，務必使用硅膠泥四周打上硅膠泥起到密封作用。采用快裝結構方便用戶更換。
內置死槍：200ML;
模擬肺：0-15L;
二氧化碳分析儀：紅外檢測；
采樣流量范圍：（1?100） L/min
壓差測試量程：0-2000 Pa，精度：1%F.S；
潮氣量：0.5L;
呼吸頻率范圍：0-20次/min;
正玄波曲線展示；
壓力范圍：0-30kpa ；
時間：0-9999秒
電源：220 VAC，50Hz，1.5kW
壓縮空氣要求：0.6MPa下空氣流量為300L/min；
內置采樣泵0-150L/min；
五，工作環境要求
試驗室進氣溫度：（25±5）℃；
試驗室進氣環境溫濕度：（30±10）%RH；
電力：中國制式，供電電壓AC220V±10%，供電頻率50Hz±1%，功率1.5kW；
壓縮空氣要求：0.6MPa下空氣流量為300L/min
六，設備系統圖
