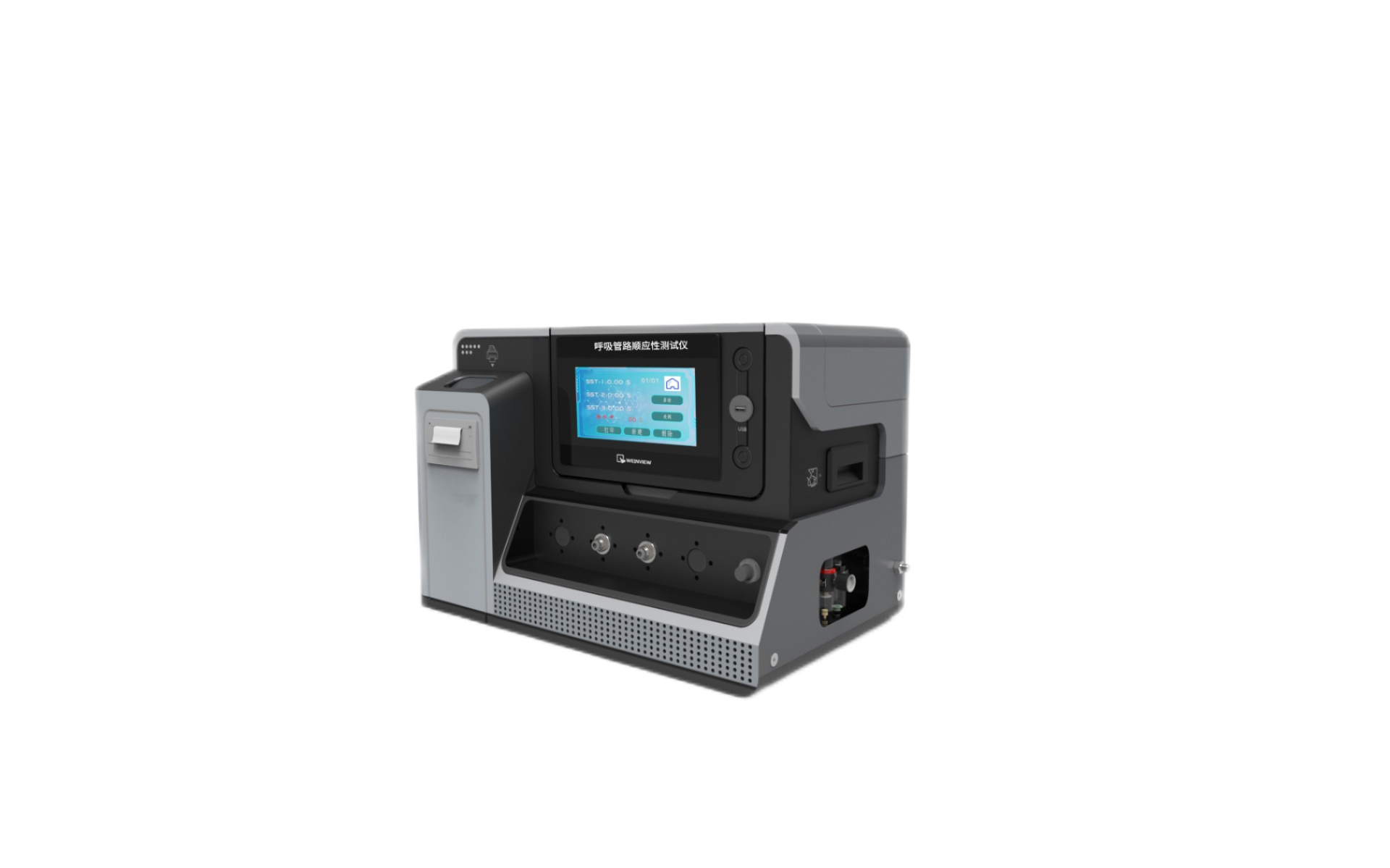

呼吸管路順應性測試儀

采用7寸PLC多彩液晶觸控屏，中文菜單顯示，斷電存儲；PLC控制動態顯示；過載報警停機保護；
可打印測試數據，儀器由可以調節流量閥（ 高壓液體壓力源）、標準規定的壓力系統等組成，采用特殊的氣壓轉液壓管路，保證了各部件無泄漏，數字顯示液體高壓，具有零點校正、準度校正及超量程報警功能，采用力學計量流量，流量控制精度高。
完全符合YY0461-2003，ISO5367-2000，YY 9706.270-2021和 YY 0671.1-2009要求研制。

技術參數：
1、壓力傳感器測量范圍：0 ?50kpa，精度0.1%千分之一（可任意設置）
2、空氣流量壓力：0-300kpa可任意設置
3、儲氣罐2L
4，時間控制器：觸摸屏顯示
5、數據存儲：200組
5、金屬柱直徑2.5CM
6、整機功耗：80w
7、普通款，外形尺寸：420* 380* 550mm
     高配款，外形尺寸：550*450*690mm
8、凈重：60kg

9，標準內外接頭；15mm和22mm
10，質量流量控制器量程：2L/MIN，精度：±1%F.S

實驗步驟：
先按附錄D測定任何泄漏,堵住所有泄漏處,向管路充入空氣使達到規定壓力,記錄所需空氣的體積,以此測定呼吸管路的順應性。
F.2 試件
試驗在一個呼吸管路上進行。 F.3 儀器
F.3.1 向管路中充入(6±03)kPa的氣壓并記錄所需空氣體積的裝置。 F.3.2壓力測量儀器,同A.3.2.
F.3.3保證沿管路長度方向自由運動的裝置。(如一個漂浮管路的水浴)。 F.4步驟
F.4.1 按附錄D檢測試件的任何泄漏,堵住泄漏,重新檢測,直至泄漏小于1mL/min。
F.4.2 預期拉伸的呼吸管路應在其拉開狀態下試驗。
F.4.3本試驗步驟在(42士3)℃溫度下進行,并將試件在該溫度下進行狀態調節至少1h后進行。 F.4.4在環境壓力下,按44測量試件(F2)的全長。不包括接頭或Y形件的長度。
F.4.5阻閉呼吸管路的一端,安裝管路,其方法是不阻礙運動,如浮在水面上。如果呼吸管路與一個 Y形件連為一體,阻塞其病人連接口。
F.4.6 將壓力測量儀器(F3.2)連于呼吸管路的開口端。
F.4.7向試件(F2)充人足夠的空氣,達到(6士03)kPa的穩定表壓,記錄所需空氣的體積。
F.5 結果表示
以每米長度管路的毫升每千帕表示其順應性。
