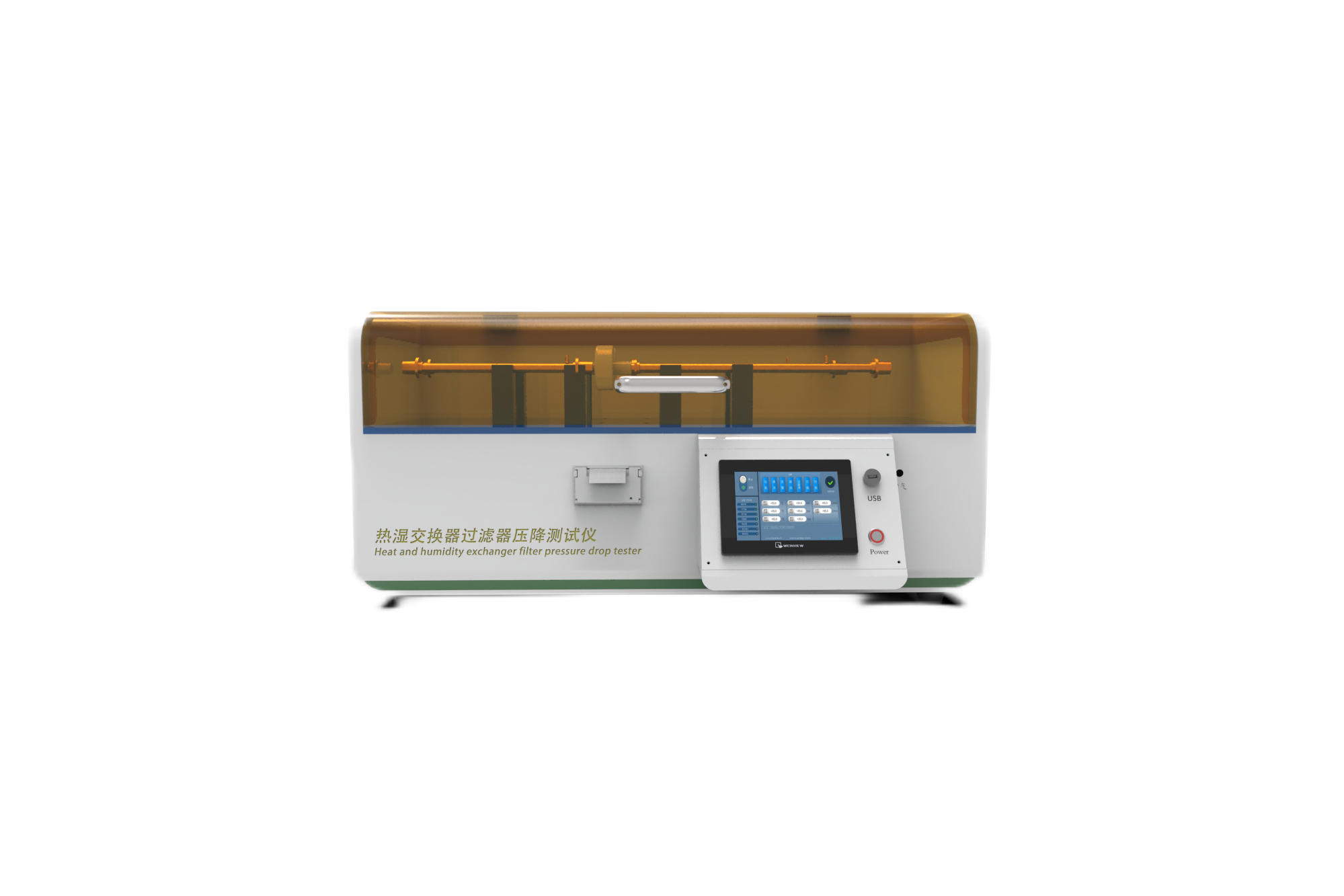

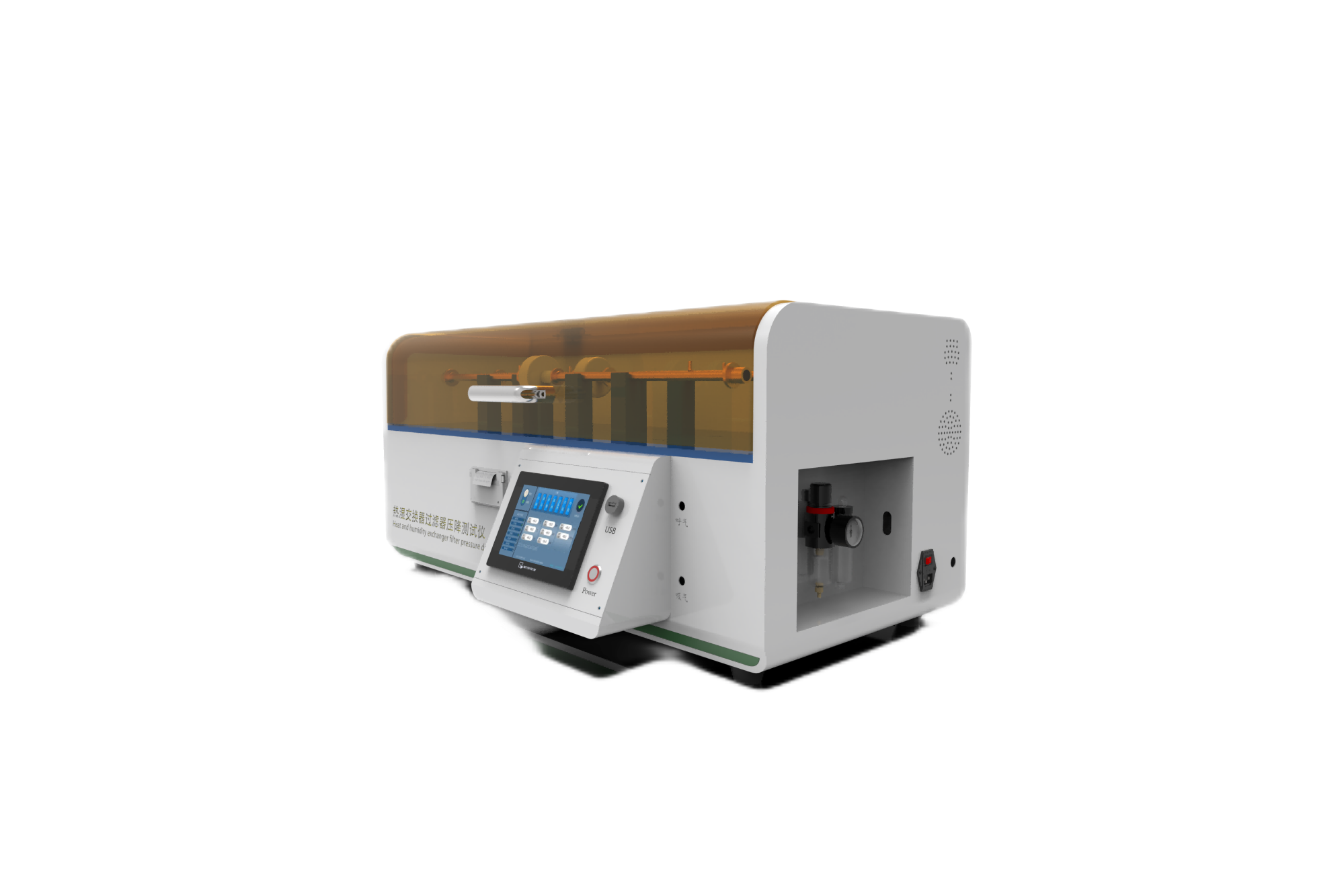

熱濕交換器過濾器壓降測試儀

一，產品概述：
采用可編程控制器，觸摸屏，壓力傳感器，加壓裝置，機載打印機等組成，中英文菜單顯示，人機對話設定各項參數自動運行測試。生產單位，批次可任意輸入，操作方便。并采用三級密碼，信息安全可靠。產品規格、測試壓力值設定、保持時間設定，打印設定、測試、加壓、減壓、時間、標定，檢定等。機載打印測試數據。實時顯示測試加壓值，保持時間等數據。并由打印機打印出測試數據及結果。適用于輸液器、輸血器、輸液針、麻醉包過濾器、管路、導管、快速接頭等。

二，測試標準
HME熱濕交換器主要用《YYT 0735.1-2009 麻醉和呼吸設備濕化人體呼吸氣體的熱濕交換器(HME)

三，技術參數
1操作界面：簡體中文/英文
2壓力輸出范圍：0kPa～100 kPa（可根據客戶要求定制范圍），可任意設定壓力輸出值，檢定誤差不大于讀數的±1%。
3測試持續時間：0.1秒～99.9分，誤差不大于±0.1S。
4產品凈重：12kg
5外形尺寸：430×590×370（mm）
6電源：AC90V-240V/50Hz（自適應寬電壓）
7整機功率：70W
8可編程控制器：PLC+ARM
9觸摸屏：7寸K600+內核/點陣式65色800*480分辨率
10流量傳感器：高精度傳感器0-200L/MIN
11壓差傳感器

四，配置清單
魯爾接頭2個
測壓機構：內置
打印機：機載針式打印機

五，壓降試驗步驟
1在HME兩側連接壓差計并連接流量計。
2在標準要求規定流量下，用干燥醫用空氣或氧氣測定流過HME最初5 s內的壓差。氣體溫度應為 23℃土2℃。
3取下HME，將兩個試驗管路對接，再測量同樣流速下的壓降。測得的結果減去該值，所得值即為HME所產生的壓降。
