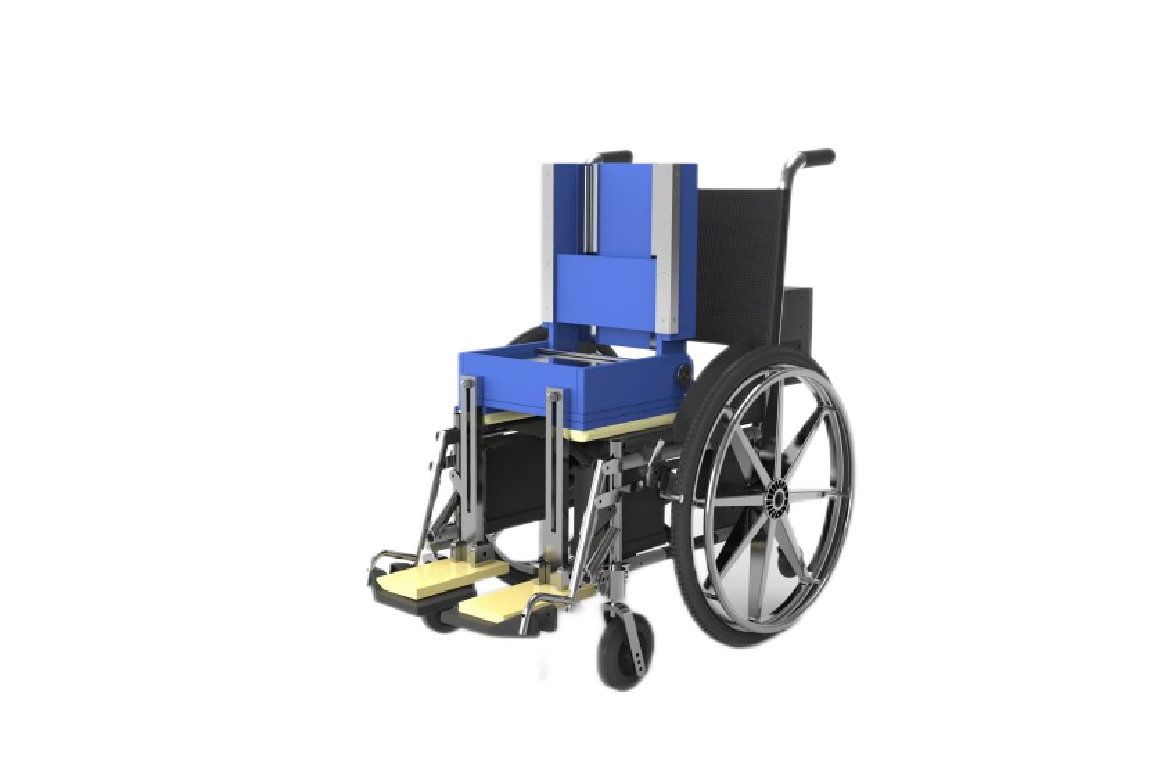

輪椅測試假人

一、基本要求 應符合GB/T 18029.11-2021 要求
二、技術參數
1、質量:100kg、75kg、50kg、25kg
2、假人整體質心位置
1) 25kg：X189, Y178mm ±25mm
2) 50kg：X204, Y198mm ±25mm
3) 75kg：X220, Y217mm ±25mm
4) 100kg：X235, Y236mm ±25mm
3、假人各部分的質量、質心
1) 25kg：
軀干：13.5±3kg，質心：X85mm，Y265mm
大腿：6.5±3kg，質心：X250mm，Y210mm
小腿：5±1kg，質心：X388mm，Y-97mm
2) 50kg：
軀干：28±3kg，質心：X105mm，Y290mm
大腿：14±3kg，質心：X237mm，Y218mm
小腿：8±1kg，質心：X493mm，Y-162mm
3) 75kg：
軀干：44.5±3kg，質心：X125mm，Y315mm
大腿：22.5±3kg，質心：X309mm，Y157mm
小腿：8±1kg，質心：X493mm，Y-162mm
4) 100kg：
軀干：61±3kg，質心：X145mm，Y340mm
大腿：31±3kg，質心：X346mm，Y134mm
小腿：8±1kg，質心：X493mm，Y-162mm
4、轉軸位置：
1) 髖關節轉軸的向前位置應為78mm±25mm。
2) 髖關節轉軸的高度應為78mm±25mm。
3) 膝關節轉軸的高度應為78mm±25mm。
4) 膝關節轉軸與髖關節轉軸間距可調，調節范圍為大腿長度名義值+75mm，若是遞增調節，增量不應大于15mm。若髖關節和膝關節允許自由轉動，調節機構應能鎖緊。
5) 其他應符合GB/Z 18029.11-2021中7.2的要求。
5、加載墊：大腿加載板、軀干加載板、腳加載板各四個規格，應符合GB/Z 18029.11-2021中6.3、7.3的要求。
注：未注明相關參數，全部以GB/Z 18029.11-2021標準要求為準。
