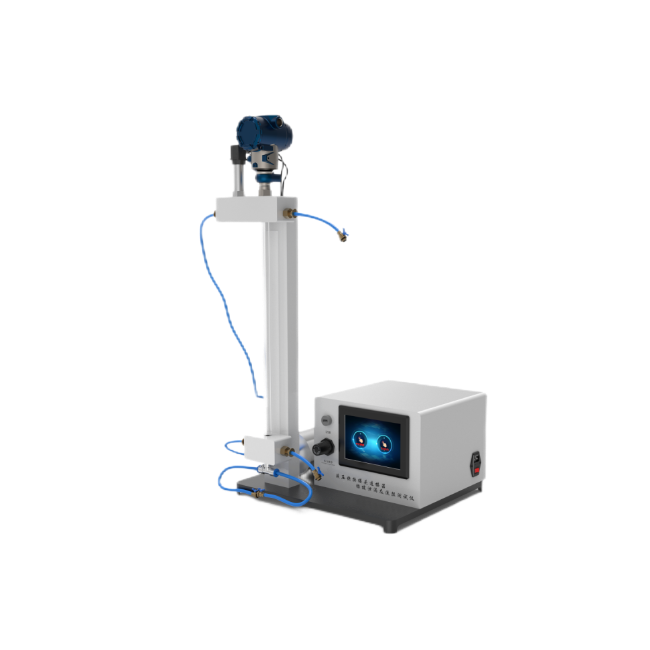

液壓快換接頭連接器插拔泄漏測試儀
用途：
本儀器適用于陰、陽接頭,成套接頭,接頭斷開時帶有和不帶有密封裝置的接頭,以及直線運動和(或)旋轉運動接通和斷開管路的接頭。測試快速接頭的插拔的泄漏量測試。
適用標準
GB/T 5861-2003/IS0 7241-2:2000 液壓快換接頭試驗方法
技術參數：
控制系統：PLC;
操作界面：彩色7寸觸摸屏，中英文切換 ；
設 置：在觸摸屏上軟件上設置相關測試參數
壓力傳感器：0~600Kpa 精度：±0.5%FS 1個
液位傳感器：0~500mm 精度±0.5%FS 1個
精密調壓閥：0~1.0Mpa ；
蠕動泵有刷電機款30-185ml/min（含電源）；
儲水罐：2L,不銹鋼制造；
空氣壓縮機： 25L 0.6Mpa~0.8mpa
測試項目：插拔泄漏測試；
外形尺寸；480*410*900mm

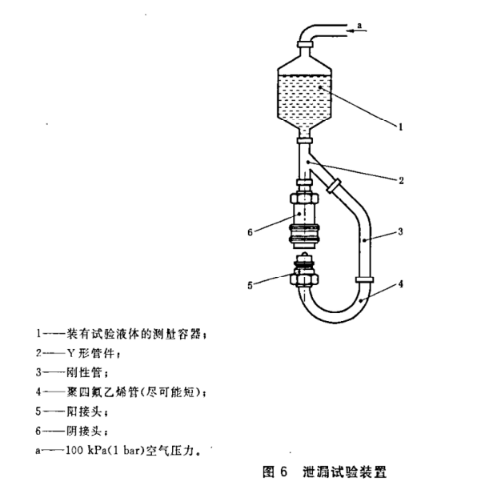

1）按圖所示將接頭總成裝人試驗裝置中,保持測試的液體壓力。記錄量筒的液面高度。
2）連接和斷開接頭總成。每次斷開后使泄漏液體從接頭總成中排出。每次連接后輕輕敲打接頭總成以清除其內部全部氣泡。
3） 重復進行2）所規定的步驟,直到簡液而下降到至少10個刻度。記錄量簡液面高度。
4）用1）所記錄的液面高度減去3）所記錄的液面高度,再除以連接、斷開循環次數,即為每次連接、斷開循環的泄漏量。
5）在試驗報告中記錄每次連接、斷開循環的泄漏量(以ml計)
基本配置
|
序號 |
名稱 |
規格型號 |
數量 |
品牌 |
） |
|
1 |
工控一體機 |
CPU: ≥i5 硬盤：≥256G 內存：≥8G Windows 10系統專業版 屏幕：12吋 測試軟件 |
1臺 |
國優 |
|
|
2 |
PLC |
1個 |
國優 |
||
|
3 |
壓力傳感器 |
0~600Kpa 精度：±0.5%FS
|
1個 |
國優 |
|
|
4 |
液位傳感器 |
0~500mm 輸出：0-10V精度±0.5%FS
|
1個 |
國優 |
|
|
5 |
低壓精密調壓閥 |
0~1.0Mpa |
1個 |
SMC |
|
|
6 |
空氣壓縮機 |
25L 0.6~0.8Mpa |
1個 |
國優 |
|
|
7 |
電磁閥 |
AC220V DN10 1.6Mpa |
2 |
國優 |
|
|
8 |
測試工裝夾具 |
4套 （泄漏） 4套（耐壓） |
自主研發 |
||
|
9 |
儲水罐 |
2L |
1個 |
||
|
10 |
測試主機 |
1臺 |
