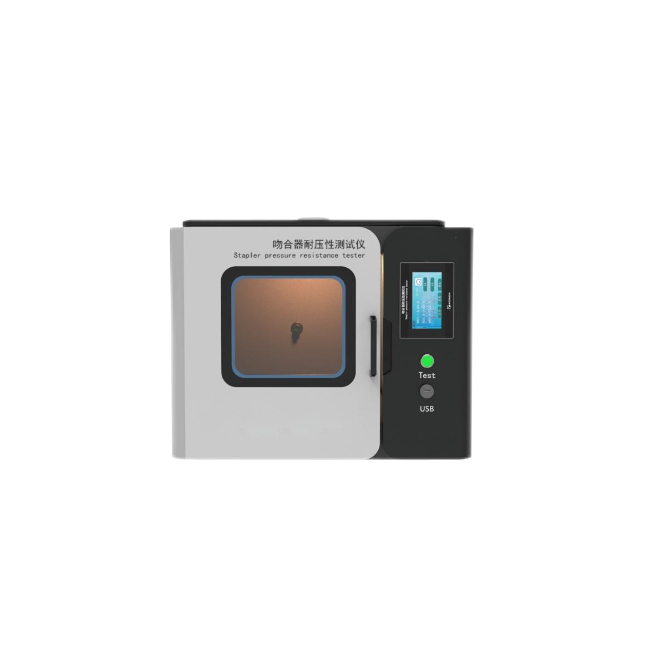

吻(縫)合口壓力測試儀/吻合口耐壓試驗儀/縫合口強度測試儀
一、核心功能與測試原理
功能定義
通過模擬人體腔道壓力環境(如血管/腸道內壓),檢測吻合器釘合后的吻合口能否承受規定壓力而不泄漏或破裂,防止術中吻合口失效導致并發癥。
工作原理
正壓法測試:向吻合器或連接樣本(如豬腸)內注入氣體/液體,逐步增壓至目標值(通常3.6kPa),保壓15秒監測泄漏量(水滴≤10滴)。
數據采集:高精度傳感器實時記錄壓力曲線,智能系統分析形變與泄漏點。
二、核心測試流程與技術參數
(一)測試流程標準化
樣本準備
采用新鮮豬腸(離體<24小時,5–15℃保存),清洗后去除腸脂垂及系膜,漿膜層朝外固定。
連接與加壓
腸管開放端連接注水口并密封,以恒定速率加壓至3.6kPa,保壓15秒觀察泄漏。
結果判定
肉眼或傳感器監測吻合口,若15秒內泄漏水滴>10滴或出現結構性破損,則判定不合格。
(二)關鍵技術參數
項目
|
參數要求
|
試驗材料為新鮮的豬腸(客戶自配)
|
控制系統
|
PLC控制系統
|
操作界面
|
彩色7寸威綸通觸摸屏,中英文切換
|
測試量程
|
0-20kpa,精度:±0.5%FS(可定制其他量程和精度)
|
泄漏判定標準
|
保壓15秒內泄漏量≤10滴
|
加壓速率
|
0-30ml/min可調速
|
實驗時間
|
30s±1s
|
電源電壓
|
220V±22V
|
電源頻率
|
50Hz±0.5Hz
|
設備重量
|
52.5kg
|
外形尺寸
|
710*590*650(mm)
|
不銹鋼托盤標配1個
|
大腸夾具(外徑20mm*100mm,外徑30mm*100mm,外徑35mm*100mm,外徑40mm*100mm各1件)
|
三、行業標準與設備創新
執行標準
核心標準:YY 0875-2023,YY/T0245《吻(縫)合器通用技術條件》 YY0876-2013,YY/T 1797-2021
測試規范:明確耐壓值(≥3.6kPa)、泄漏量、樣本制備等要求。
技術升級方向
智能化:7寸觸控屏、自動報告生成。
多功能集成:兼容密封性、脹破強度等復合檢測模塊。
四、應用場景
核心應用
質檢環節:醫療器械廠產線全檢與抽檢。
研發驗證:優化吻合器結構設計(如抵釘座硬度、切割刀強度)。
五、配置清單
主機1臺;
測試軟件1套;
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
不銹鋼托盤1個;
生料帶1卷;
大腸夾具(外徑20mm*100mm,外徑30mm*100mm,外徑35mm*100mm,外徑40mm*100mm各1件);
4mm硅膠軟管1米;
8mm氣管1米;
不銹鋼漏斗1個;

?
