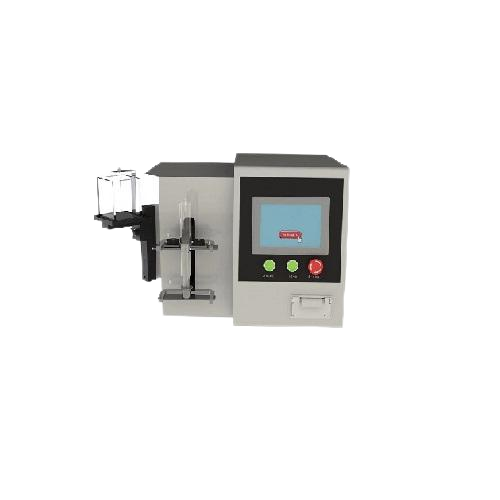

麻醉呼吸管球囊突出測試儀

一，儀器特征

本設備是檢驗生產廠家產品性能的檢測設備。由可編程控制器，觸摸屏，力值傳感器，傳動裝置，機載打印機等組成，提供中英文菜單顯示，具備人機對話設定各項參數自動運行測試模式。另增設生產單位，生產批次機打輸入，使測試結果更加規范化標準化。信息安全方面采用三級密碼，讓信息安全可靠。測試操控范圍包括：公稱容量、芯桿位移、打印設定、測試、上行、下行、時間、標定，檢定等功能設定。搭配機載打印測試可實時顯示測試載荷，滑動性數據（起始力，平均力，最大推力）。針對測試結果自動判斷，不合格則啟動自動蜂鳴報警，并由打印機打印出測試數據及結果以供分析。

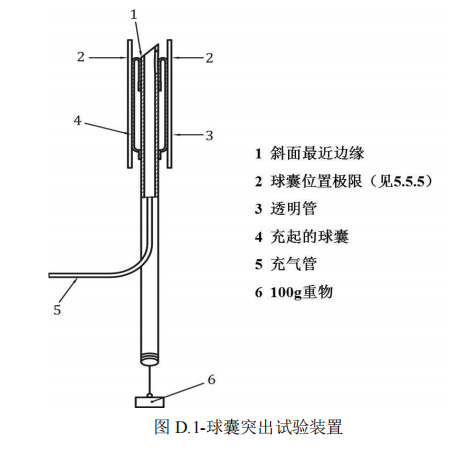

二，測試原理：

向透明管中充起后的球囊施加一軸向力后，試驗球囊在垂直于管軸方向是否超出斜

面的最近端。

三，測試標準：ISO5361-2016

四，技術參數：

1，操作界面：簡體中文/英文

2，量杯容量：0.1ml～200 ml、所有規格任意輸入。

3，壓力范圍：0-50kpa（可任意設置，根據要求可以選定）

4，恒溫槽：15L----溫度0-99度可任意設置

5，產品凈重：15kg

6，外形尺寸：430×290×400（mm）

7，電   源：AC90V-240V/50Hz（自適應寬電壓）
8，整機功率：70W

9，可編程控制器：PLC/ARM

10，觸摸屏：7寸威綸通彩色觸摸屏K600+內核/點陣式65色800*480分辨率

11，傳感器：高精度力值傳感器

12，測力機構：內置

13，打印機：機載針式打印機

?五，步驟

1 氣管插管在透明氣缸中，確定的試驗充氣壓力下，用空氣對球囊充氣，但至少使用 5.4 kPa，并在（40±1）℃的水浴中保持 24 h 的壓力。

2 在 24 小時調節期結束時，從水浴中取出氣管插管和透明管。檢查球囊充氣壓力，

必要時進行調整。

3 倒置氣管插管和透明管，并將透明管保持在固定位置，將 100 g 重量輕輕地從氣管插管上懸掛至少 60 s。

4 觀察充氣球囊的任何部分是否超出斜面的最近邊緣。繼續試驗，在不少于 10 s 的時間內逐步放氣球囊，同時持續觀察球囊的結構
