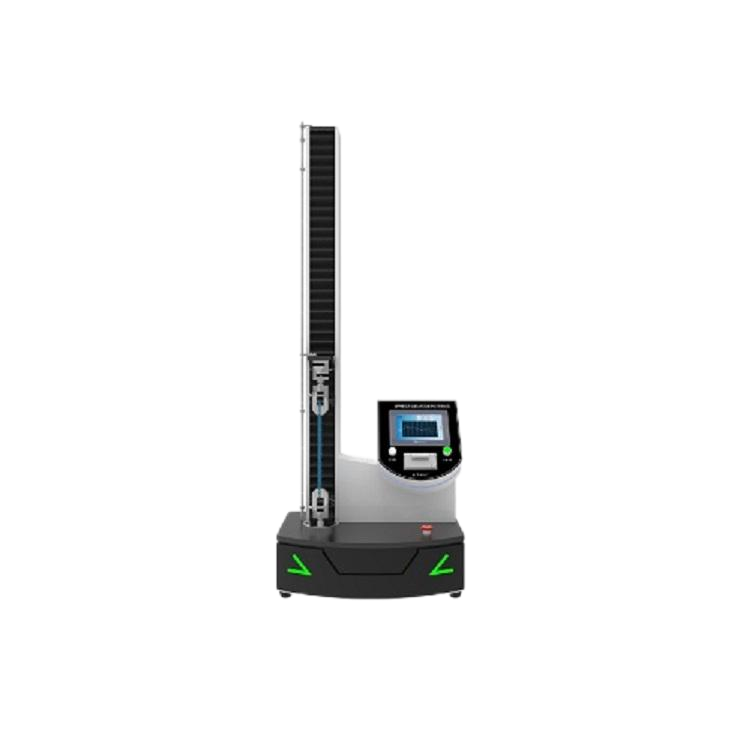

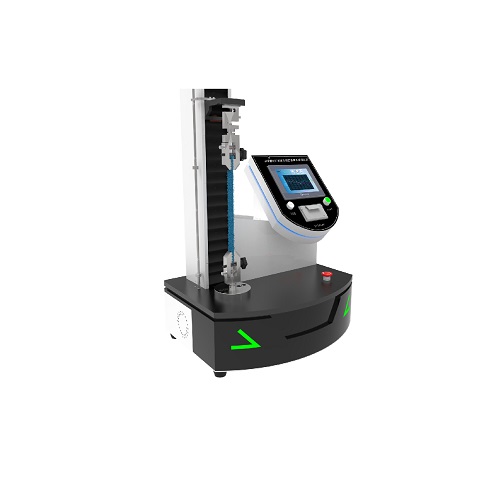

避孕套試片扯斷力和拉斷伸長率測試儀

一，測試儀執行標準：滿足GB7544-2009附錄J檢測需求

二，測試儀技術參數及試驗前準備工作

1，試驗尺寸：70*20MM；

2，拉力范圍：（0－200）N；

3，恒定速率范圍：0-1000mm/min ，出廠按照500mm/min設置同時可以根據要求客戶自己任意選擇不同速率，滿足客戶要求；

4，拉力有限行程：1200mm

5，拉力傳感器精度：精度±1%，重復性±1%,可逆性1.5%，機器的分辨0.5%，零位士1

6，彩色7寸觸摸屏控制，人機一體；

7，PLC操作系統控制一套；

8，醫療器械測試軟件一套；

9，壓力傳感器壓力范圍：0-30KPA跟根據要求任意選擇；

10，夾具一套；

11，外殼Q235材料制作烤漆處理，不上銹；

12，工位材料采樣AL表面陽極氧化處理；

13，墊腳采樣不銹鋼制作，穩定性好，可調節水平功能；

16，USB測試軟件插口，讀取數據；

17，嵌入式微型打印機一套；

18，外形尺寸：600 X 500 X 1500MM

三，儀器

1，裁刀,具有兩個平行刀片,兩刀片在合適的墊板上的壓痕寬度為(20+0.1)mm,每一刀片的長度不小于70 mm。

2，拉力試驗機，能以一個基本恒定的速率運行并符合下列要求:

a)能平衡試樣內的應力，即一個輥軸以約為7r/min的頻率轉動，或用不影響膠膜性能的材料潤滑兩輥軸的圓柱表面。合適的潤滑劑是具有2x10-m·s-(200cSt)黏度的硅油。

b)能測量0N~200N范圍的扯斷力。最大允許值:精度士1%，重現性1%，可逆性1.5%，機器的分辨0.5%，零位士1。

c)輥軸的分離速度(500士50)mm/min

d)具有在試驗過程中可手動或完全自動記錄兩輥間的移動距離和力的裝置。關于橡膠和塑料試驗裝置的更多信息見ISO 5893[1]

四，試樣的準備

1，將包裝內的避孕套擠離撕口處，撕開包裝取出避孕套。在任何情況下，都不準許使用剪刀或鋒利器具打開包裝。

2，展開避孕套，保證在任何方向不過度拉伸避孕套。

3，為了防止粘結和裁切好試樣，可在避孕套上添加粉末吸收劑，如滑石粉,或使用含2%質量分?jǐn)?shù)滑石粉的異丙醇懸浮液去除避孕套上的潤滑劑,然后在空氣中干燥。

4，將避孕套平整擺放，其長度方向與裁刀(J21)刀刃相垂直。在距避孕套開口端80mm以內，兩邊平行的、沒有紋理的地方，一次沖擊裁切試片。如果距開口端80mm以內兩邊不平行或存在花紋，則從毗鄰于兩邊平行的、沒有花紋的地方裁取試片。如果沒有兩邊平行且無花紋的地方，則從距開口端80mm的地方裁取試片。

5，上面并測量?jī)烧郫B邊的距離,精確0.5mm

試驗前應檢查每一試樣，以確保沒有任何缺口或其他邊緣缺陷而引起不良的試驗結果。
