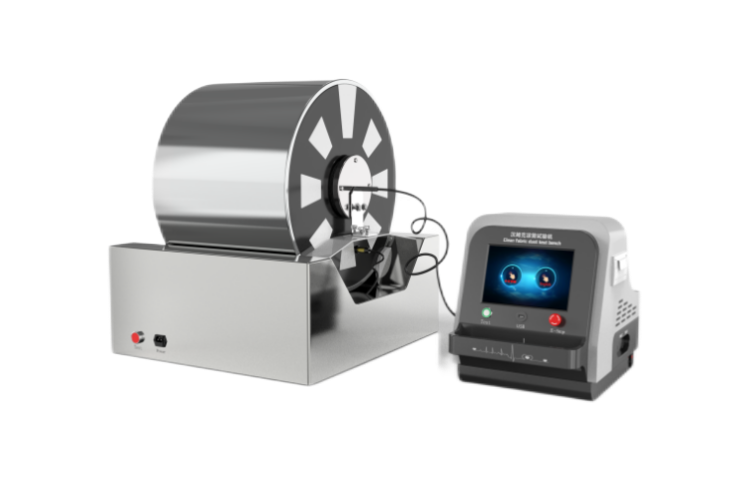

潔凈服漢姆克滾筒試驗機

執行標準
IEST-RP-CC003.3
技術參數
控制系統：PLC;
操作界面：彩色7寸觸摸屏，中英文切換；
國產粒子計數器：0.3um-0.5um，數量1套；
進口粒子計數器：美國進口，數量1套
滾筒尺寸：外尺寸430mm*330mm，內筒尺寸330mm*330mm；
轉速：10rpm；

A將球磨機放在潔凈工作臺上便于操作的位置，潔凈室的潔凈度應不低于ISO5級將滾筒安裝在球磨機上,潔凈室內氣流方向垂直于滾筒軸線;
B讓球磨機運轉。用秒表檢查滾筒的轉速，將轉速調至10(士0.1)rpm，在數據表上記錄轉速。
注:有必要多測幾圈以保證本試驗要求轉速測量精度;
C安裝空氣采樣管，從滾筒內抽取空氣。采樣管應平行于旋轉軸線，采樣管和旋轉的垅條之間有 2.5 cm(1 in.)的空檔，采樣口距滾筒前端5cm。采樣口處在滾筒順時針?lè)较?1點鐘的位置。目測檢查空氣采樣管入口和滾筒內部的粒子沉積情況。注:空氣采樣管入口應光滑無毛刺，以避免磨損被試服裝;
D在潔凈室內靠近滾筒裝衣入口處，用粒子計數器測量>0.3um的粒子濃度，記為“潔凈室濃度”。用40cm(15.7in.)長的柔性導電塑料管將采樣管連接到粒子計數器上。最好使用導電采樣管，不銹鋼采樣管應接地。選擇合適的管件以避免驟縮或驟擴。妥善安放計數器以避免采樣管上出現急彎。
E按ASTMF50的規定設置并操作粒子計數器
F在旋轉的滾筒內采樣測量顆粒物濃度。該濃度應不偏離潔凈室內所測背景濃度(按B2.5.5a測定的濃度)的10%。檢查背景濃度時，使用技術器的最小粒徑檔作為參照。注:若旋轉中的滾筒內粒子計數高出試驗所在潔凈室粒子濃度10%,則應在滾筒靜止時用過濾(最大孔徑 0.45 um)后的帶空氣或帶壓力的氮?dú)獯祾邼L筒內表面，吹走可分離的顆粒物。污染嚴重時，可使用浸有少許去離子水或含9%異丙醇去離子水溶進行沖洗，然后干燥.
